Plaquette de filetage intérieur NFTT

Beschreibung

Korloy · Auto Tools · Fine Tools

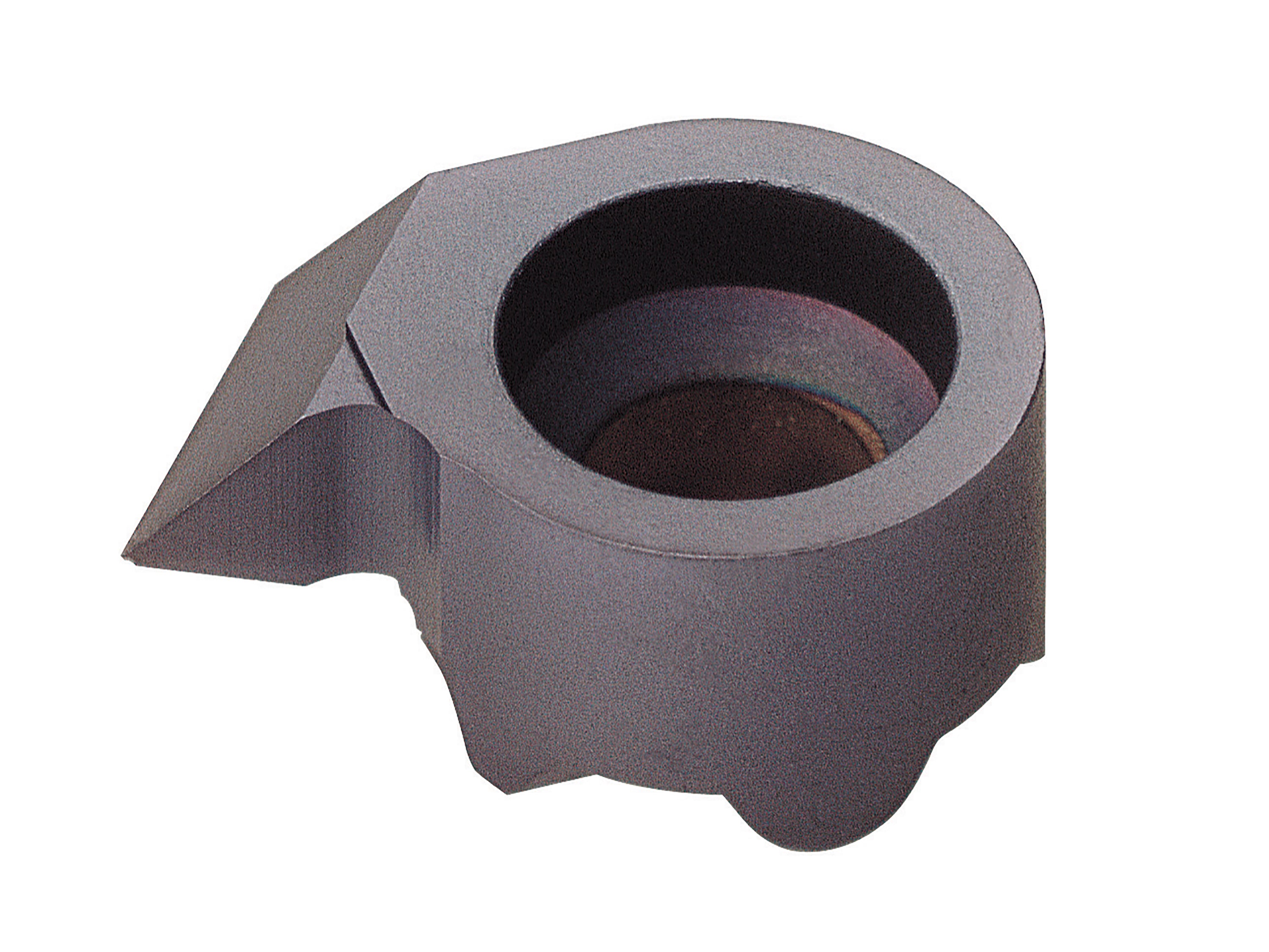

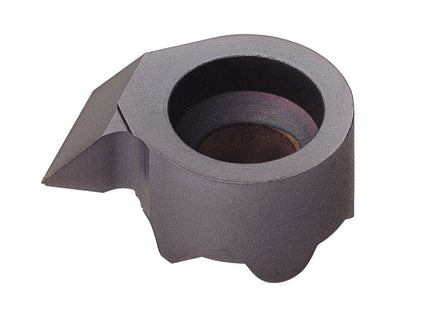

Plaquette de filetage intérieur NFTT
Alésage dès Ø8 · pas 0,5 à 4 mm · 60° · PC5300
Général
Type Plaquette de filetage intérieur
Système Fine Tools (NFT)
Angle de profil 60° (métrique ISO)
Exécution À droite (R) · à gauche (L) sur demande · rectifiée
Nuance PC5300 · revêtement PVD TiAlN
Application & montage
Opération Filetage intérieur petits diamètres
Alésage mini Ø8 · Ø11 · Ø14 · Ø16 mm
Porte-outils NFTIH de même taille
Taille de plaquette = taille de porte-outil
Les deux premiers chiffres indiquent le diamètre d'alésage minimum : une NFTT 1615MR se monte sur un NFTIH 16… Les deux derniers chiffres donnent le pas : 15 = 1,5 mm.
Un porte-outil, six opérations
Le même porte-outil NFTIH reçoit aussi les plaquettes de gorge (NFTG) et de profilage. On passe du chariotage au filetage en changeant seulement la plaquette, sans régler un nouvel outil.
Cliquer pour agrandir
Références & dimensions [mm]
Désignation ØD min Pas S Ød2 t f
NFTT 0805MR 8 0,5 7,75 6 3,85 1,0
NFTT 0810MR 8 1,0 7,75 6 3,85 1,0
NFTT 0815MR 8 1,5 7,75 6 3,85 1,2
NFTT 1110MR 11 1,0 10,7 8 4,90 1,2
NFTT 1115MR 11 1,5 10,7 8 4,90 1,2
NFTT 1120MR 11 2,0 10,7 8 4,90 1,2
NFTT 1125MR 11 2,5 10,7 8 4,90 1,2
NFTT 1410MR 14 1,0 13,5 9 5,85 1,2
NFTT 1415MR 14 1,5 13,5 9 5,85 1,2
NFTT 1420MR 14 2,0 13,5 9 5,85 1,2
NFTT 1425MR 14 2,5 13,5 9 5,85 1,2
NFTT 1610MR 16 1,0 15,7 11 5,80 1,2
NFTT 1615MR 16 1,5 15,7 11 5,80 1,2
NFTT 1620MR 16 2,0 15,7 11 5,80 1,2
NFTT 1625MR 16 2,5 15,7 11 5,80 1,2
NFTT 1630MR 16 3,0 15,7 11 5,80 1,5
NFTT 1635MR 16 3,5 15,7 11 5,80 1,6
NFTT 1640MR 16 4,0 15,7 11 5,80 1,8
ØD min : diamètre d'usinage minimum · S : hauteur de plaquette · Ød2 : diamètre d'appui · t : largeur · f : position de la pointe.
Toutes les références existent aussi en coupe à gauche (L, ex. NFTT 1615ML) — disponibles sur demande.
Nuance & conditions de coupe
PC5300
PVD
 P · 70–120 m/minK · 60–100 m/minN · 100–180 m/min
Nuance polyvalente sur substrat tenace, pour acier, fonte et non-ferreux. En cas de vibrations, réduire d'abord la vitesse de coupe, puis augmenter le nombre de passes.
P acier · K fonte · N non-ferreux — classification ISO 513. Valeurs de départ Korloy, à affiner selon la machine et la tenue de la pièce.
Produkt Form

Korloy · Auto Tools · Fine Tools Plaquette de filetage intérieur NFTT Alésage dès Ø8 · pas 0,5 à 4... Lesen Sie mehr

--- Lieferung 5-6 Tage ---  Vorrätige Produkte werden bei Bestellung vor 15:00 Uhr noch am selben Tag verschickt.

CHF 22.89

    • Mehrwertsteuer inbegriffen
    • Auf Rechnung kaufen, heute bestellen und später bezahlen. Die einfache, gebührenfreie Zahlungsmethode

    Beschreibung

    Korloy · Auto Tools · Fine Tools
    Plaquette de filetage intérieur NFTT
    Alésage dès Ø8 · pas 0,5 à 4 mm · 60° · PC5300
    Général
    Type Plaquette de filetage intérieur
    Système Fine Tools (NFT)
    Angle de profil 60° (métrique ISO)
    Exécution À droite (R) · à gauche (L) sur demande · rectifiée
    Nuance PC5300 · revêtement PVD TiAlN
    Application & montage
    Opération Filetage intérieur petits diamètres
    Alésage mini Ø8 · Ø11 · Ø14 · Ø16 mm
    Porte-outils NFTIH de même taille
    Taille de plaquette = taille de porte-outil
    Les deux premiers chiffres indiquent le diamètre d'alésage minimum : une NFTT 1615MR se monte sur un NFTIH 16… Les deux derniers chiffres donnent le pas : 15 = 1,5 mm.
    Un porte-outil, six opérations
    Le même porte-outil NFTIH reçoit aussi les plaquettes de gorge (NFTG) et de profilage. On passe du chariotage au filetage en changeant seulement la plaquette, sans régler un nouvel outil.
    Cliquer pour agrandir
    Références & dimensions [mm]
    Désignation ØD min Pas S Ød2 t f
    NFTT 0805MR 8 0,5 7,75 6 3,85 1,0
    NFTT 0810MR 8 1,0 7,75 6 3,85 1,0
    NFTT 0815MR 8 1,5 7,75 6 3,85 1,2
    NFTT 1110MR 11 1,0 10,7 8 4,90 1,2
    NFTT 1115MR 11 1,5 10,7 8 4,90 1,2
    NFTT 1120MR 11 2,0 10,7 8 4,90 1,2
    NFTT 1125MR 11 2,5 10,7 8 4,90 1,2
    NFTT 1410MR 14 1,0 13,5 9 5,85 1,2
    NFTT 1415MR 14 1,5 13,5 9 5,85 1,2
    NFTT 1420MR 14 2,0 13,5 9 5,85 1,2
    NFTT 1425MR 14 2,5 13,5 9 5,85 1,2
    NFTT 1610MR 16 1,0 15,7 11 5,80 1,2
    NFTT 1615MR 16 1,5 15,7 11 5,80 1,2
    NFTT 1620MR 16 2,0 15,7 11 5,80 1,2
    NFTT 1625MR 16 2,5 15,7 11 5,80 1,2
    NFTT 1630MR 16 3,0 15,7 11 5,80 1,5
    NFTT 1635MR 16 3,5 15,7 11 5,80 1,6
    NFTT 1640MR 16 4,0 15,7 11 5,80 1,8
    ØD min : diamètre d'usinage minimum · S : hauteur de plaquette · Ød2 : diamètre d'appui · t : largeur · f : position de la pointe.
    Toutes les références existent aussi en coupe à gauche (L, ex. NFTT 1615ML) — disponibles sur demande.
    Nuance & conditions de coupe
    PC5300
    PVD
    		 P · 70–120 m/minK · 60–100 m/minN · 100–180 m/min
    Nuance polyvalente sur substrat tenace, pour acier, fonte et non-ferreux. En cas de vibrations, réduire d'abord la vitesse de coupe, puis augmenter le nombre de passes.
    P acier · K fonte · N non-ferreux — classification ISO 513. Valeurs de départ Korloy, à affiner selon la machine et la tenue de la pièce.
