Outils d'usinage intérieur petits diamètres NFT

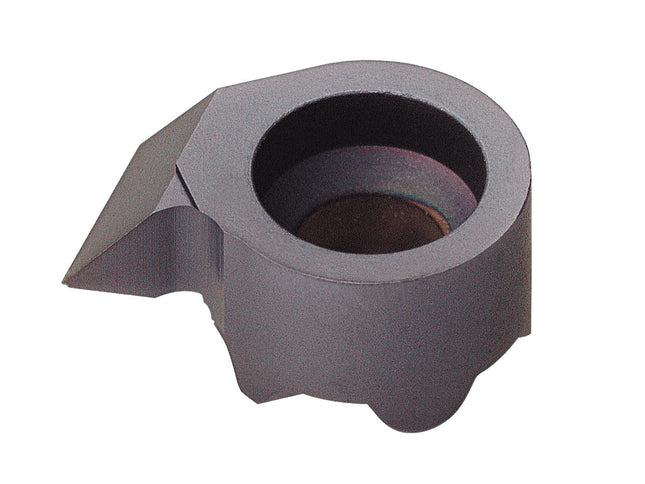

Korloy · Auto Tools · Fine Tools Plaquette de filetage intérieur NFTT Alésage dès Ø8 · pas 0,5 à 4 mm · 60° · PC5300 Général Type Plaquette de filetage intérieur Système Fine Tools (NFT) Angle de profil 60° (métrique ISO) Exécution À droite (R) · à gauche (L) sur demande · rectifiée Nuance PC5300 · revêtement PVD TiAlN Application & montage Opération Filetage intérieur petits diamètres Alésage mini Ø8 · Ø11 · Ø14 · Ø16 mm Porte-outils NFTIH de même taille Taille de plaquette = taille de porte-outil Les deux premiers chiffres indiquent le diamètre d'alésage minimum : une NFTT 1615MR se monte sur un NFTIH 16… Les deux derniers chiffres donnent le pas : 15 = 1,5 mm. Un porte-outil, six opérations Le même porte-outil NFTIH reçoit aussi les plaquettes de gorge (NFTG) et de profilage. On passe du chariotage au filetage en changeant seulement la plaquette, sans régler un nouvel outil. Cliquer pour agrandir Références & dimensions [mm] Désignation ØD min Pas S Ød2 t f NFTT 0805MR 8 0,5 7,75 6 3,85 1,0 NFTT 0810MR 8 1,0 7,75 6 3,85 1,0 NFTT 0815MR 8 1,5 7,75 6 3,85 1,2 NFTT 1110MR 11 1,0 10,7 8 4,90 1,2 NFTT 1115MR 11 1,5 10,7 8 4,90 1,2 NFTT 1120MR 11 2,0 10,7 8 4,90 1,2 NFTT 1125MR 11 2,5 10,7 8 4,90 1,2 NFTT 1410MR 14 1,0 13,5 9 5,85 1,2 NFTT 1415MR 14 1,5 13,5 9 5,85 1,2 NFTT 1420MR 14 2,0 13,5 9 5,85 1,2 NFTT 1425MR 14 2,5 13,5 9 5,85 1,2 NFTT 1610MR 16 1,0 15,7 11 5,80 1,2 NFTT 1615MR 16 1,5 15,7 11 5,80 1,2 NFTT 1620MR 16 2,0 15,7 11 5,80 1,2 NFTT 1625MR 16 2,5 15,7 11 5,80 1,2 NFTT 1630MR 16 3,0 15,7 11 5,80 1,5 NFTT 1635MR 16 3,5 15,7 11 5,80 1,6 NFTT 1640MR 16 4,0 15,7 11 5,80 1,8 ØD min : diamètre d'usinage minimum · S : hauteur de plaquette · Ød2 : diamètre d'appui · t : largeur · f : position de la pointe.Toutes les références existent aussi en coupe à gauche (L, ex. NFTT 1615ML) — disponibles sur demande. Nuance & conditions de coupe PC5300PVD P · 70–120 m/minK · 60–100 m/minN · 100–180 m/min Nuance polyvalente sur substrat tenace, pour acier, fonte et non-ferreux. En cas de vibrations, réduire d'abord la vitesse de coupe, puis augmenter le nombre de passes. P acier · K fonte · N non-ferreux — classification ISO 513. Valeurs de départ Korloy, à affiner selon la machine et la tenue de la pièce. NFTT — schéma ×
