Plaquettes KGT

Korloy · Auto Tools · KGT Plaquette de profilage KRMN 300-C Largeur 3 mm · rayon plein 1,5 · neutre · plusieurs nuances Général Type Plaquette de profilage & copiage Système KG (Korloy Grooving) Tolérance Pressée (M) Sens de coupe Neutre (N) Géométrie Rayon plein — type C Dimensions [mm] Largeur de coupe CW 3 mm Rayon de bec RE 1,5 mm (plein) Largeur arrière BW 2,2 mm Longueur de plaquette INSL 20 mm Application & montage Opérations Profilage, copiage, gorge à fond rond Porte-outils KGEHR / KGEHL série 300 Vis / clé MHA0512 · HW40L Rayon plein 1,5 mm — arête entièrement circulaire Toute l'arête est un demi-cercle de rayon 1,5 mm : la plaquette sort un fond de gorge rond, un congé de raccordement ou un profil copié en une seule passe, sans interpolation d'un outil à bec vif. Elle sert aussi à faire les dégagements et les arrondis d'épaulement. Pour une gorge à fond plat, rester sur les KGMN 300. Même logement que les KGMN 300 Elle se monte sur les porte-outils KGEHR/KGEHL de largeur 3 mm déjà en service : ajouter le profilage au poste ne demande aucun nouveau porte-outil, seulement la plaquette. Cliquer pour agrandir Nuances disponibles — choisir selon la matière PC5300PVD P30–P40M20–M30K20–K25S15–S25 La plus polyvalente — acier, inox, fonte et réfractaires. Le choix par défaut pour n'avoir qu'une seule nuance en stock. PC9030PVD M25–M35 Spécialisée inox. À préférer au PC5300 sur les aciers inoxydables difficiles. NC3120CVD P30–P40M30–M40 Acier et inox, usinage général. Revêtement CVD plus épais, résistant à l'usure sur longues séries. NC3225CVD P20–P25 Acier, conditions de coupe stables et régulières. NC5330CVD P30–P35M20–M30K30–K35S15–S25 Polyvalente en CVD — l'équivalent du PC5300 pour les usinages plus longs. NC6315CVD K10–K20 Dédiée fonte. P acier · M inox · K fonte · S alliages réfractaires · H matières trempées · N non-ferreux — classification ISO 513. KRMN 300-C — schéma ×

Lis Plus Moins

Korloy · Auto Tools · KGT Plaquette de tronçonnage KGMR300-6D-LP Largeur 3 mm · à droite · 2 arêtes · 3 nuances Général Type Plaquette de tronçonnage Système KG (Korloy Grooving) Tolérance Pressée (M) Sens de coupe À droite (R) Brise-copeaux LP — Light Parting Arêtes de coupe 2 Nuance 3 au choix — voir ci-dessous Dimensions [mm] Largeur de coupe CW 3 mm Rayon de bec RE 0,2 mm Largeur arrière BW 2,3 mm Longueur de plaquette INSL 20 mm Angle AN 7° Angle d'attaque PSIRR 6° Application & montage Opérations Tronçonnage Porte-outils KGEHR / KGEHL série 300 Arête vive à 6° d'attaque — effort de coupe minimal et talon réduit en fin de coupe. Brise-copeaux LP — tronçonnage léger Géométrie vive dédiée au tronçonnage : résistance à la coupe minimale et peu de bavure en sortie. L'angle d'attaque de 6° laisse un talon réduit au centre de la pièce — utile sur tube et barre de petit diamètre. Pour du tronçonnage lourd, en coupe interrompue ou sur barre brute, préférer la version RP à arête renforcée. La version gauche existe sous KGML300-6D-LP. Cliquer pour agrandir Nuances disponibles — sélectionner la variante ci-dessus Nuance Revêtement Matières À privilégier pour PC5300 PVD TiAlN Acier · inox · fonte · réfractaires Le choix polyvalent. Arête vive, tronçonnage en conditions stables. Une seule référence pour tout l'atelier. NC5330 CVD multicouche Inox · acier · fonte · réfractaires Orientée inox et matières collantes. Substrat tenace : tronçonnage jusqu'au centre, coupe interrompue, conditions instables. NC3220 CVD multicouche Acier uniquement Dédiée acier (P20, usinage moyen) : carbone, allié, forgé, laminé, à outil. Résistance à l'usure et à la déformation plastique en série. Cotes, géométrie et porte-outils identiques sur les trois nuances — seul le substrat et le revêtement changent. En règle générale : PVD (PC5300) pour un tronçonnage stable et une arête vive, CVD (NC5330, NC3220) quand la coupe tape ou que la production tourne en grande série. KGMR 300-6D-LP — schéma ×

Lis Plus Moins

Korloy · Auto Tools · KGT Plaquette de gorge KGMN 300-02-R Largeur 3 mm · rayon 0,2 · neutre · plusieurs nuances Général Type Plaquette de gorge & tronçonnage Système KG (Korloy Grooving) Tolérance Pressée (M) Sens de coupe Neutre (N) Brise-copeaux Type R Dimensions [mm] Largeur de coupe CW 3 mm Rayon de bec RE 0,2 mm Largeur arrière BW 2,3 mm Longueur de plaquette INSL 20 mm Angle AN 7° Application & montage Opérations Gorge & tronçonnage Porte-outils KGEHR / KGEHL série 300 Brise-copeaux type R — arête renforcée Arête épaissie qui encaisse les chocs. À privilégier pour le tronçonnage, la forte avance et la coupe interrompue — barre brute, matière irrégulière, peau de laminage. L'état de surface dans la gorge sera moins fin qu'avec la version T à arête vive. Cliquer pour agrandir Nuances disponibles — choisir selon la matière PC5300PVD P30–P40M20–M30K20–K25S15–S25 La plus polyvalente — acier, inox, fonte et réfractaires. Le choix par défaut pour n'avoir qu'une seule nuance en stock. PC9030PVD M25–M35 Spécialisée inox. À préférer au PC5300 sur les aciers inoxydables difficiles. PC3035PVD P30–P40 Dédiée acier, en ébauche à semi-finition. NC3120CVD P30–P40M30–M40 Acier et inox, usinage général. Revêtement CVD plus épais, résistant à l'usure sur longues séries. NC3225CVD P20–P25 Acier, conditions de coupe stables et régulières. NC5330CVD P30–P35M20–M30K30–K35S15–S25 Polyvalente en CVD — l'équivalent du PC5300 pour les usinages plus longs. NC6315CVD K10–K20 Dédiée fonte. PC8110PVD M10–M20K10–K20S05–S15H05–H10 Inox, fonte, réfractaires et matières trempées jusqu'à ~HRc50. Bon compromis quand la dureté monte. PC8115PVD M15–M25S10–S20H10–H15 Matières trempées et réfractaires, en conditions plus sévères que le PC8110. H01non revêtue K01–K05S01–S10N10–N20H05–H10 Carbure nu à arête très vive — non-ferreux, petites pièces et finition. G10non revêtue K15–K25N20–N30 Carbure nu, non-ferreux et fonte, en conditions moins exigeantes que le H01. PD1010DLC (PVD) N10–N15 Revêtement DLC très lubrifié — aluminium et alliages collants. Limite l'arête rapportée et améliore l'état de surface. P acier · M inox · K fonte · S alliages réfractaires · H matières trempées · N non-ferreux — classification ISO 513. KGMN 300-02-R — schéma ×

Lis Plus Moins

Korloy · Auto Tools · KGT Plaquette de gorge KGMN 300-02-R Largeur 3 mm · rayon 0,2 · neutre · plusieurs nuances Général Type Plaquette de gorge & tronçonnage Système KG (Korloy Grooving) Tolérance Pressée (M) Sens de coupe Neutre (N) Brise-copeaux Type R Dimensions [mm] Largeur de coupe CW 3 mm Rayon de bec RE 0,2 mm Largeur arrière BW 2,3 mm Longueur de plaquette INSL 20 mm Angle AN 7° Application & montage Opérations Gorge & tronçonnage Porte-outils KGEHR / KGEHL série 300 Brise-copeaux type R — arête renforcée Arête épaissie qui encaisse les chocs. À privilégier pour le tronçonnage, la forte avance et la coupe interrompue — barre brute, matière irrégulière, peau de laminage. L'état de surface dans la gorge sera moins fin qu'avec la version T à arête vive. Cliquer pour agrandir Nuances disponibles — choisir selon la matière PC5300PVD P30–P40M20–M30K20–K25S15–S25 La plus polyvalente — acier, inox, fonte et réfractaires. Le choix par défaut pour n'avoir qu'une seule nuance en stock. PC9030PVD M25–M35 Spécialisée inox. À préférer au PC5300 sur les aciers inoxydables difficiles. PC3035PVD P30–P40 Dédiée acier, en ébauche à semi-finition. NC3120CVD P30–P40M30–M40 Acier et inox, usinage général. Revêtement CVD plus épais, résistant à l'usure sur longues séries. NC3225CVD P20–P25 Acier, conditions de coupe stables et régulières. NC5330CVD P30–P35M20–M30K30–K35S15–S25 Polyvalente en CVD — l'équivalent du PC5300 pour les usinages plus longs. NC6315CVD K10–K20 Dédiée fonte. PC8110PVD M10–M20K10–K20S05–S15H05–H10 Inox, fonte, réfractaires et matières trempées jusqu'à ~HRc50. Bon compromis quand la dureté monte. PC8115PVD M15–M25S10–S20H10–H15 Matières trempées et réfractaires, en conditions plus sévères que le PC8110. H01non revêtue K01–K05S01–S10N10–N20H05–H10 Carbure nu à arête très vive — non-ferreux, petites pièces et finition. G10non revêtue K15–K25N20–N30 Carbure nu, non-ferreux et fonte, en conditions moins exigeantes que le H01. PD1010DLC (PVD) N10–N15 Revêtement DLC très lubrifié — aluminium et alliages collants. Limite l'arête rapportée et améliore l'état de surface. P acier · M inox · K fonte · S alliages réfractaires · H matières trempées · N non-ferreux — classification ISO 513. KGMN 300-02-R — schéma ×

Lis Plus Moins

Korloy · Auto Tools · KGT Plaquette de gorge KGMN 300-02-T Largeur 3 mm · rayon 0,2 · neutre · plusieurs nuances Général Type Plaquette de gorge & tronçonnage Système KG (Korloy Grooving) Tolérance Pressée (M) Sens de coupe Neutre (N) Brise-copeaux Type T Dimensions [mm] Largeur de coupe CW 3 mm Rayon de bec RE 0,2 mm Largeur arrière BW 2,3 mm Longueur de plaquette INSL 20 mm Angle AN 7° Application & montage Opérations Gorge & tournage Porte-outils KGEHR / KGEHL série 300 Brise-copeaux type T — arête vive Coupe franche et contrôle du copeau renforcé. À privilégier quand la gorge sert aussi à dresser les flancs, et sur les petits diamètres où l'effort de coupe doit rester faible. Pour du tronçonnage pur, de la forte avance ou de la matière irrégulière, la version R à arête renforcée tiendra mieux. Cliquer pour agrandir Nuances disponibles — choisir selon la matière PC5300PVD P30–P40M20–M30K20–K25S15–S25 La plus polyvalente — acier, inox, fonte et réfractaires. Le choix par défaut pour n'avoir qu'une seule nuance en stock. PC9030PVD M25–M35 Spécialisée inox. À préférer au PC5300 sur les aciers inoxydables difficiles. PC3035PVD P30–P40 Dédiée acier, en ébauche à semi-finition. NC3120CVD P30–P40M30–M40 Acier et inox, usinage général. Revêtement CVD plus épais, résistant à l'usure sur longues séries. NC3225CVD P20–P25 Acier, conditions de coupe stables et régulières. NC5330CVD P30–P35M20–M30K30–K35S15–S25 Polyvalente en CVD — l'équivalent du PC5300 pour les usinages plus longs. NC6315CVD K10–K20 Dédiée fonte. PC8110PVD M10–M20K10–K20S05–S15H05–H10 Inox, fonte, réfractaires et matières trempées jusqu'à ~HRc50. Bon compromis quand la dureté monte. PC8115PVD M15–M25S10–S20H10–H15 Matières trempées et réfractaires, en conditions plus sévères que le PC8110. H01non revêtue K01–K05S01–S10N10–N20H05–H10 Carbure nu à arête très vive — non-ferreux, petites pièces et finition. G10non revêtue K15–K25N20–N30 Carbure nu, non-ferreux et fonte, en conditions moins exigeantes que le H01. PD1010DLC (PVD) N10–N15 Revêtement DLC très lubrifié — aluminium et alliages collants. Limite l'arête rapportée et améliore l'état de surface. P acier · M inox · K fonte · S alliages réfractaires · H matières trempées · N non-ferreux — classification ISO 513. KGMN 300-02-T — schéma ×

Lis Plus Moins

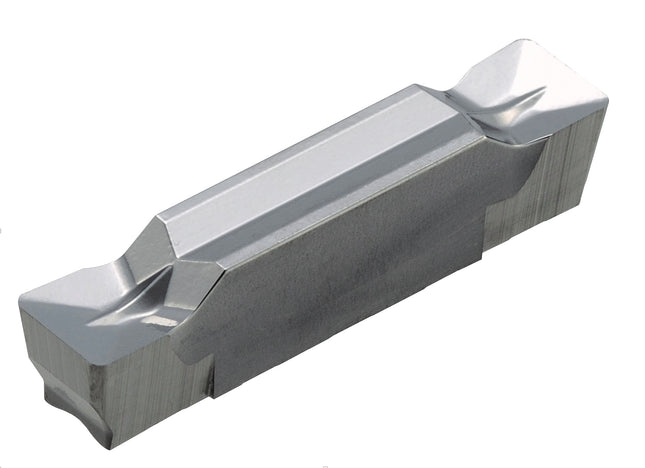

Korloy Plaquette à tronçonner Korloy KGGN300-02 A Général Utilisation principale - Avance par tour fn (mm/rev) Matière de l'outil MD Identification des plaquettes KGGN300-02 A Matières usinables N Dimensions & géométrie b 3,0 mm r 0,2 mm l 20 mm a° - mm Documentation ↗ info application et nuances Cliquer pour agrandir Plaquette à tronçonner Korloy KGGN300-02 A — schéma×

Lis Plus Moins

Fournisseur Korloy Classification des matières usinables P🔵M🟡S🟠 Utilisation principale - Avance par tour​  fn (mm/rev) 0.08-0.30  Matière de l'outil MD Nuance info application et nuances Identification des plaquettes KGMR 200-15D b mm 2,0 r mm 0,2 l mm 20 a° mm 15

Lis Plus Moins

Fournisseur Korloy Classification des matières usinables P🔵M🟡S🟠 Utilisation principale - Avance par tour​  fn (mm/rev) 0.03-0.15  Matière de l'outil MD Nuance info application et nuances Identification des plaquettes KGMR 200-6D b mm 2,0 r mm 0,2 l mm 20 a° mm 6

Lis Plus Moins
